探针卡用中介结构

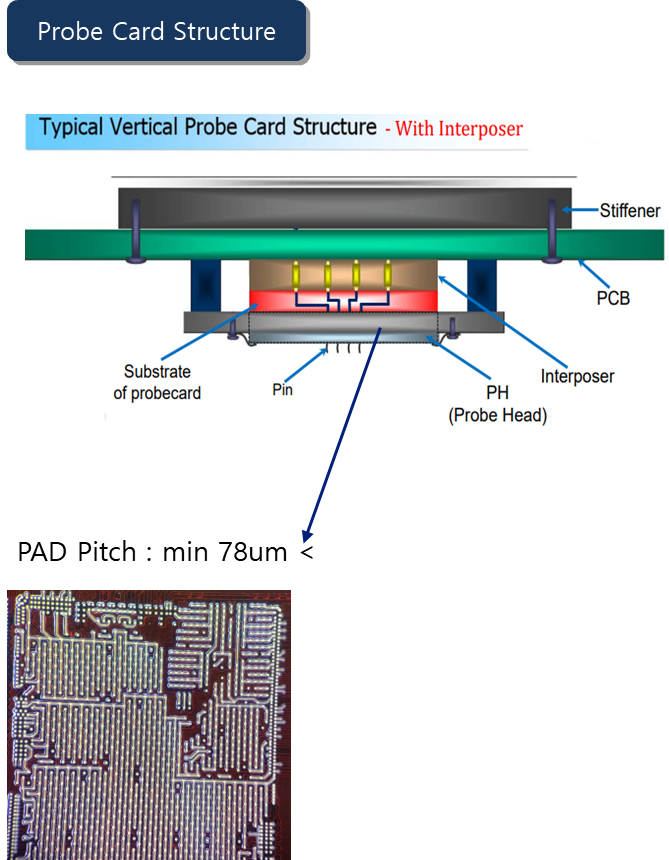

Space Transformer 也被称为 Interposer,是一种中间连接结构。 它的主要作用是将 探针针脚的间距(pitch) 转换为 测试机或PCB所需的间距。 在 MEMS探针卡 中,这是一个不可或缺的关键结构。 起到 信号转换与中继的作用 将 高密度的接触图案 转换为 低密度的接口布局
探针卡用中介结构

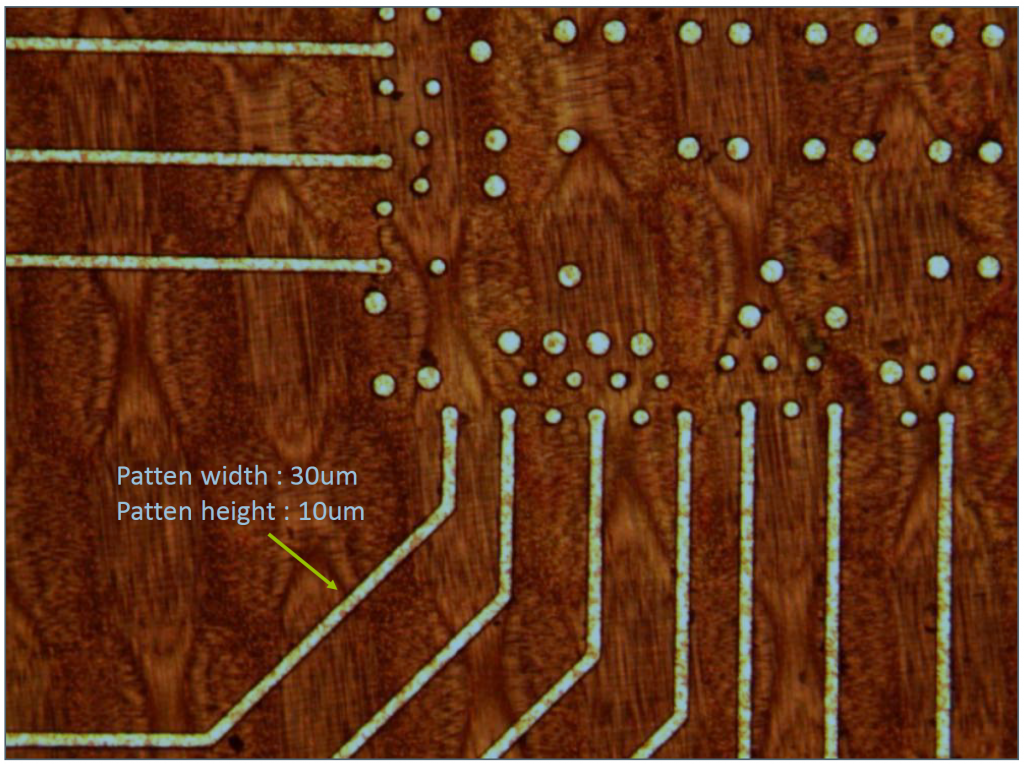

线路宽度 : 30um
图案高度 : 10um

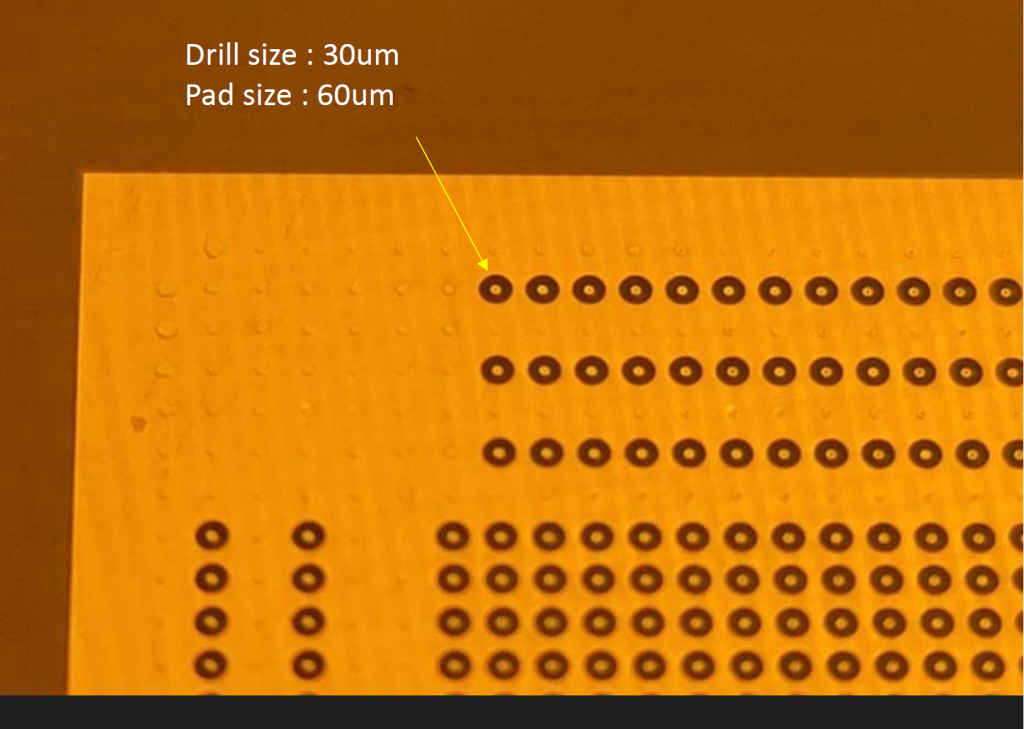

钻孔尺寸 : 30um
PAD尺寸 : 60um

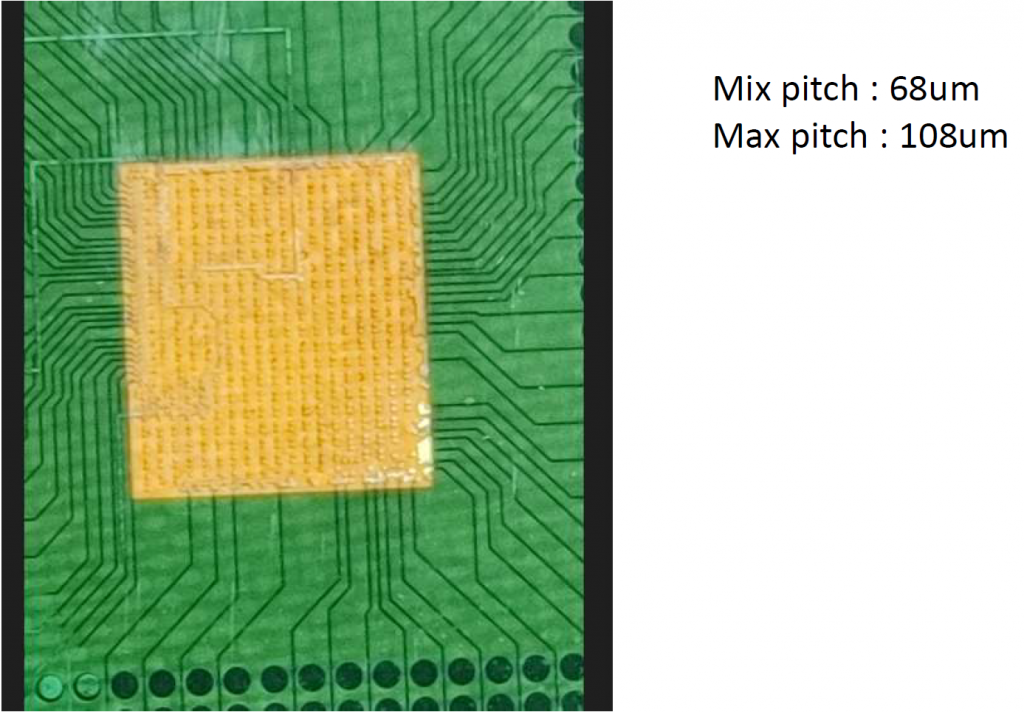

最小Pitch : 68um
最大Pitch : 108um

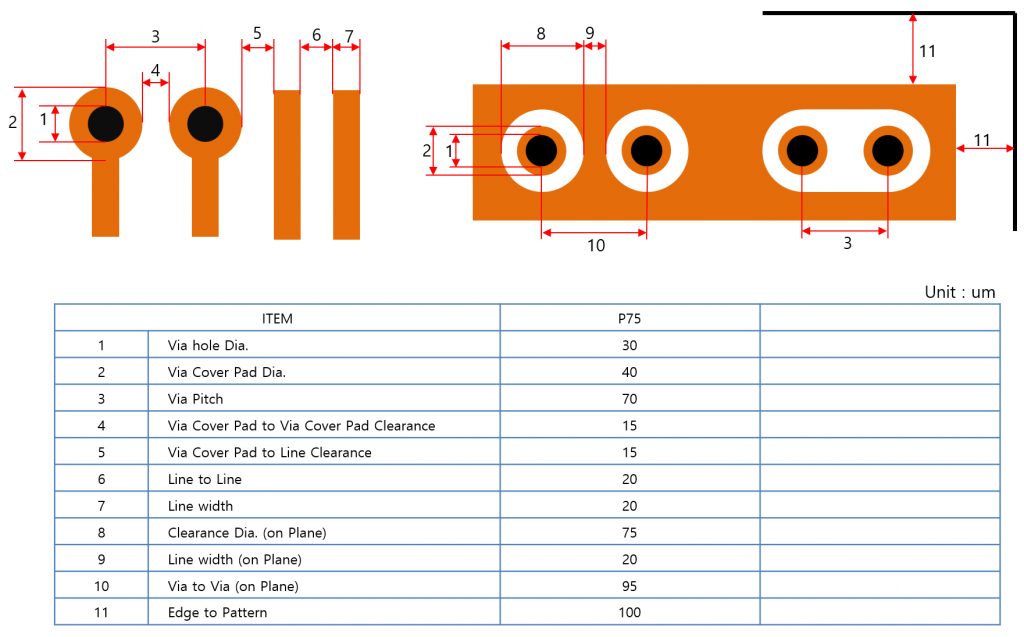

Interposer 规格

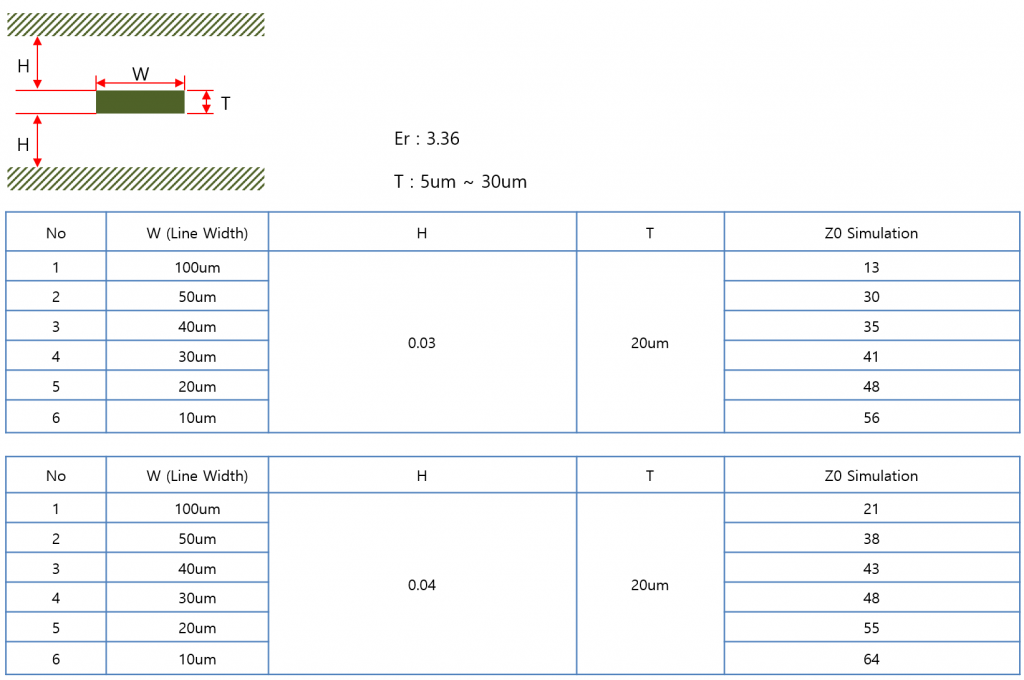

阻抗(带状线)
